Client : VoltaCore
Pays : Allemagne

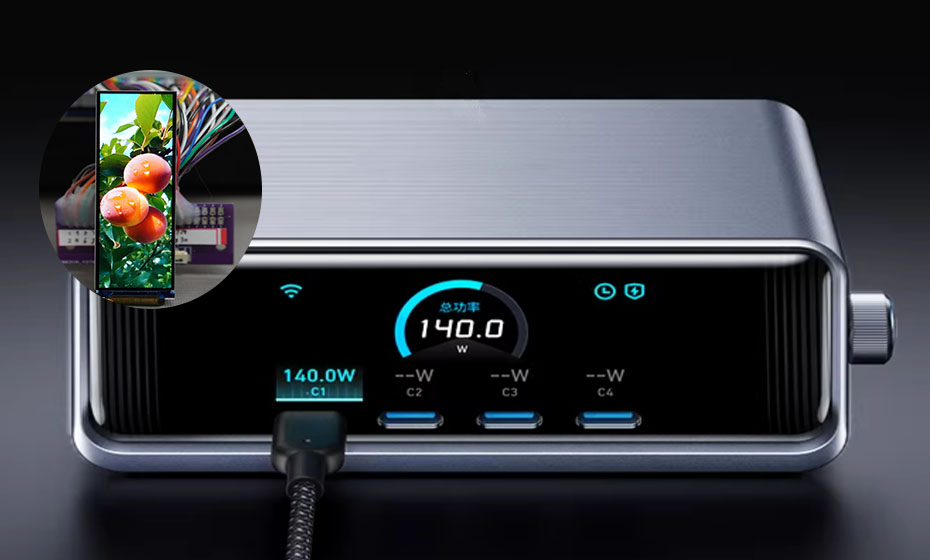

Points forts du produit : écran TFT 3 pouces sur batterie externe haut de gamme

• Surface d'affichage ultra-large (22,13×72,91 mm) – Affiche clairement la tension, le courant, la capacité restante, le temps de charge et la température.

• Angle de vision complet (TOUS)– Lisible de tous les côtés, pour une expérience utilisateur améliorée.

• Haute résolution (170×560)– Texte et icônes nets pour une sensation haut de gamme.

• Interface RVB– Taux de rafraîchissement rapide pour des mises à jour de données en temps réel.

• Large plage de températures de fonctionnement (-20℃ à +70℃)– Convient pour une utilisation en extérieur et en voyage.

• Mode transmissif– Fonctionne bien aussi bien en intérieur qu'en extérieur.

Défi rencontré

Lors de l'intégration, le microcontrôleur principal de la batterie externe présentait des capacités de gestion de l'interface RGB limitées, ce qui entraînait un scintillement de l'écran et une instabilité de l'affichage des données lorsque la tension de la batterie chutait en dessous de 3,5 V. L'écran présentait également un effet de rémanence lors des mises à jour rapides des données.

Solution

L'équipe d'ingénierie de Goldenvision a collaboré avec VoltaCore pour :

1. Ajuster les paramètres de synchronisation RVBdans la séquence d'initialisation du circuit intégré pilote AXS15231B.

2. Ajoutez un régulateur LDO 3,3 V dédiépour stabiliser l'alimentation de l'écran, indépendamment des fluctuations de tension de la batterie.

3. Optimisez la fréquence d'images du microcontrôleurpour correspondre à la fréquence de rafraîchissement recommandée de l'écran.

Après deux séries de tests, les scintillements et les images fantômes ont été complètement éliminés, même dans des conditions de batterie extrêmement faibles.

Avantages de l'écran TFT Goldenvision 3 pouces dans ce projet

• Assistance technique rapide– Réponse rapide et assistance au débogage sur site (à distance).

• Conception mécanique compacte– Son aspect mince (1,58 mm d'épaisseur) s'intègre facilement dans les boîtiers de batteries externes haut de gamme.

• Fonctionnement fiable à long terme– Performances stables sur l’ensemble des plages de température de stockage (-30℃ à +80℃) et de fonctionnement.

• Circuit intégré de commande éprouvé (AXS15231B)– Excellente compatibilité avec les microcontrôleurs courants.

• Personnalisable– L'interface RGB permet une adaptation flexible aux différentes configurations de cartes mères.
